UNIANN™

Universal Alarm Annunciator

UNIANN™ Alarm Annunciator

Large Display System
UNIANN-D2601
Overview System Configuration System Specifications

대형 디스플레이 / Video Wall Display 알람 경보창 시스템

Overview

UNIANN-D2601은 UNIANN™ 시리즈 중 관제실 또는 제어실의 대형 디스플레이 및 Video Wall Display용 알람 경보창 시스템입니다.
일반적으로 대형 디스플레이를 제어실 벽면에 매립형으로 조합하여 설치하며, 조작부(Switch Panel)는 제어 콘솔 데스크에 별도로 구성됩니다. 이를 통해 원거리에서도 뛰어난 가시성을 확보하면서, 운전자의 조작 편의성과 효율적인 경보 관리를 동시에 제공합니다.


Advantage
  • 경보 변경 시 별도의 경보창 공사 불필요
    • - 경보 조건 변경이나 추가 시에도 구조 변경 없이 유연하게 대응할 수 있습니다.
  • 유연한 경보 램프 구성 및 명칭, 크기 변경
    • - 램프 색상, 명칭, 크기 등을 현장 요구사항에 맞게 손쉽게 조정할 수 있습니다.
  • 높은 경보 식별성 확보
    • - 명확한 시각적 표시를 통해 운전자의 즉각적인 상황 인지를 지원합니다.

System Configuration

제품 구성

UNIANN-D2601은 경보 데이터를 수집하는 AlarmDataLink와 경보를 관리하고 대형 화면에 전송하는 AlarmDisplayMaster, 콘솔 데스크에 설치되는 조작 Switch Panel로 구성되어 있습니다.

• Software
    - AlarmDataLink: 제어 설비(DCS/PLC)의 경보 데이터 수집 및 AlarmDisplayMaster에 전송
    - AlarmDisplayMaster: AlarmDataLink로 부터 수신된 경보 신호를 각 대형 화면에 전송
• Hardware
    - Large Display: 대형 경보 표시 장치
    - Switch Panel: 조작 버튼(Silence, Ack, Reset, Test)

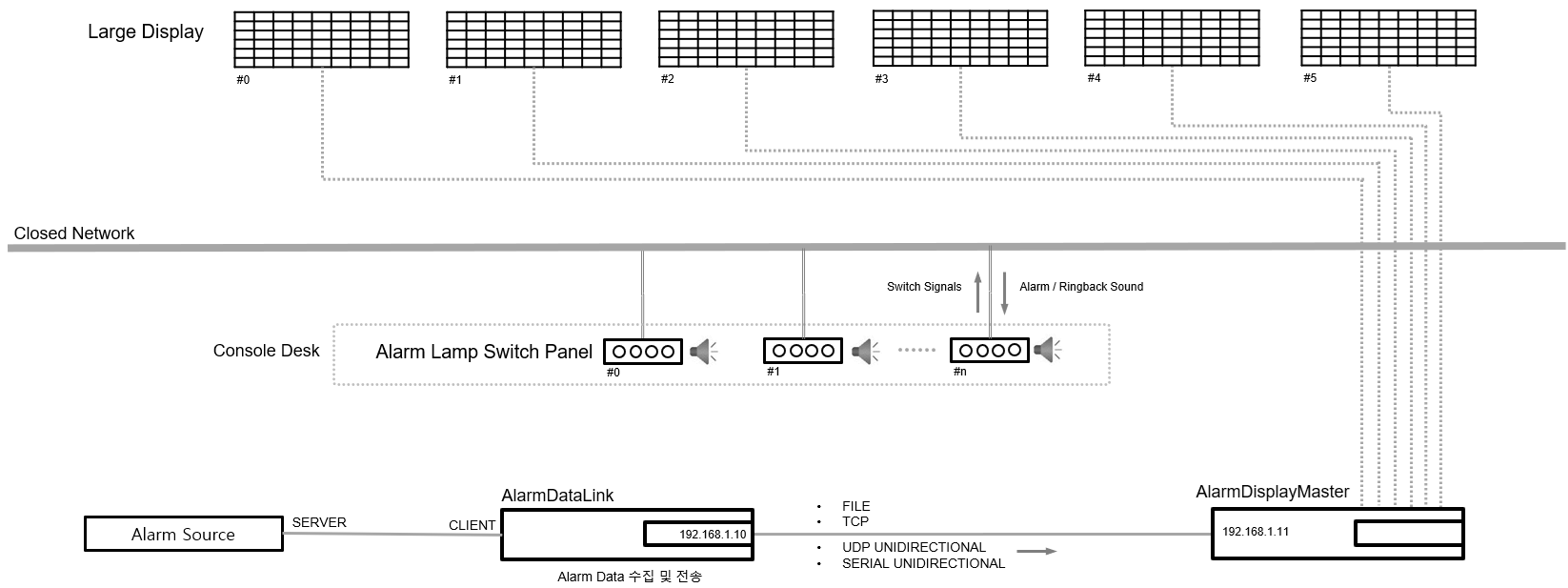

구성 예시

System Specifications
분류 항목 규격
알람 경보창 설치 형식 스탠드 / 벽면 설치형
경보 표시 방식 Large-Format / Video-Wall Display
경보 색상 6color(Red, Orange, Yellow, Green, Blue, White)
화면 크기 및 수량 설치 환경과 고객 요구사항을 반영하여 최적 사양 적용
조작부 설치 형식 콘솔 데스크 설치 (위치 변경 가능)
버튼 4button (SILENCE, ACKNOWLEDGE, RESET, TEST)
경보음 경보발생음
경보해제음
운영 환경 운영체제 Microsoft Windows 10, 11
네트워크 Ethernet
네트워크 장애 처리 네트워크 장애 발생 시 자동 재접속
비정상 종료 시 처리 자동 재실행
Alarm Log 저장 1file/day
경보처리 규격 국제산업표준 규격 ANSI/ISA S18.1
경보 처리 시퀀스 SEQUENCE R-1-2-9
경보 데이터 수집 국제산업표준 Protocol IEC 62541 OPC-UA
MODBUS TCP
Tag 수 65,535tag max.
수집 속도 Alarm Source를 제공하는 장치의 성능에 따라 사용자 정의 설정
경보 데이터 전송 전송 형식 FILE
TCP
UDP
SERIAL RS-232
SERIAL RS-422
사이버 보안 보안 방식 물리적 단방향 통신(Unidirectional Communication)
Error Recovery UNIANN Error Recovery Algorithm
전송 형식 및 Error 발생 확률 UDP (≤ 8.47 x 10-145)
SERIAL RS-232 (≤ 5.89 x 10-97)
SERIAL RS-422 (≤ 5.89 x 10-97)
사용자 정의 설정 Lamp Color 6color(Red, Orange, Yellow, Green, Blue, White)
**LED Lamp 모델에 따라 변경될 수 있습니다.
경보 RESET 경보 해제 시 자동/수동 RESET 기능
경보 Tag 사용자 정의 설정 경보 Tag Name, Address, Lamp Color, Description

* 상세 규격은 UNIANN™ Specification 문서를 참조 하십시오.
* Display Panel의 외형 규격 등은 설치 환경과 고객 요구사항을 반영하여 최적 사양으로 적용됩니다.
